氧化镁纳米技术在电子封装领域的应用
氧化镁纳米技术在电子封装领域的应用
新闻出处:  |  发布时间: 2024-07-15

随着电子设备向高性能、小型化发展,传统的封装材料已难以满足日益严苛的热管理与电气性能要求。氧化镁MgO)纳米技术因其独特的物理化学性质而在电子封装领域展现出巨大的应用潜力。

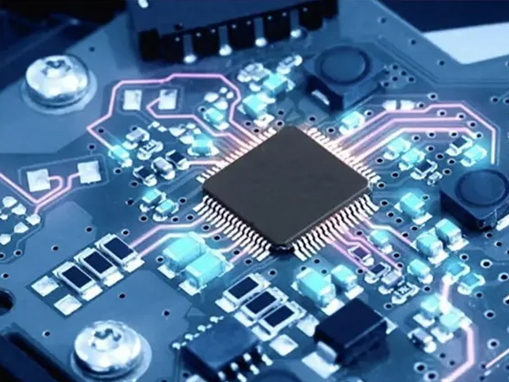

在现代电子工业中,封装技术是确保半导体器件可靠性和性能的关键因素之一。随着集成电路(IC)的功能不断增强,功率密度不断上升,有效的热管理和良好的电气性能成为设计中的重要考量点。氧化镁作为一种宽带隙绝缘材料,以其高热导率、良好的电绝缘性及机械强度,在电子封装领域中显示出独到的优势。

一、氧化镁纳米材料的制备与特性

通过化学气相沉积、溶胶-凝胶法等方法可以合成不同形貌和尺寸的氧化镁纳米粒子。这些纳米粒子具有高比表面积和量子尺寸效应,使得其在热传导和电气性能上表现出优异的特性。

二、氧化镁纳米技术在热管理中的应用

氧化镁纳米粒子作为填料加入封装材料中,可显著提高复合材料的热导率,从而有效分散芯片产生的热量,降低器件的工作温度,提高稳定性和寿命。

三、氧化镁纳米技术对电气性能的影响

由于氧化镁的高介电常数和低介电损耗,将其纳米粒子引入封装材料中,可以改善材料的电气绝缘性能,减少信号传输过程中的能量损失,提升整体电路的性能。

四、氧化镁纳米技术的集成与兼容性问题

虽然氧化镁纳米技术在理论上具有诸多优势,但在实际应用中需考虑其与现有工艺的兼容性以及集成过程中可能出现的问题,如界面相容性、分散均匀性等。

氧化镁纳米技术在电子封装领域的应用为解决传统材料无法满足的高性能要求提供了新的思路。尽管目前仍存在一些挑战,但随着纳米技术的不断发展和完善,氧化镁纳米材料有望在未来的电子封装领域中发挥更加重要的作用。
